2XZ-4B双级旋片泵
FX(2XZ)旋片真空泵为双级直联结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空设备连接,在运转时将容器内的大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空。旋片真空泵的技术参数为4X10-2泵与电机连轴,高转速,外形小,结构紧凑,流动性工作方便,特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套与使用室,医药,食品包装,电子等单位使用。
FX(2XZ)旋片真空泵为双级直联结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空设备连接,在运转时将容器内的大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空。旋片真空泵的技术参数为4X10-2泵与电机连轴,高转速,外形小,结构紧凑,流动性工作方便,特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套与使用室,医药,食品包装,电子等单位使用。
1.FXD系列产品的特点:
FXD系列真空泵,为我公司较近研发出的双级直连旋片式真空泵,该泵采用国际较先进的技术,泵体内无任何密封件(从而延长了泵的使用寿命),泵体内的每块零配件都标有富斯特的logo并做排序。客户可以根据零配件上的排序在15分钟内完成泵体的装卸。
此外排气口独特的设计,可以做到100%防喷油。
FXD系列的产品进一步延长了泵的使用寿命,极大的降低了损坏率,并在结构上更加简单,可靠,更易组装和维修。
2.FXD产品概述:
FXD(2XZ)旋片真空泵为双级直联结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空设备连接,在运转时将容器内的大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空。旋片真空泵的技术参数为4X10-2泵与电机连轴,高转速,外形小,结构紧凑,流动性工作方便,特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套与使用室,医药,食品包装,电子等单位使用。
3. 用途及使用范围
FXD(2XZ)型直联真空泵是用于从密闭容器中抽除气体获得真空的基础设备。它可以单独使用,也可以作为增压泵、扩散泵、分子泵等的前级泵,它可以抽除一般气体,也可以抽除含有少量可凝性气体的混合气体。该泵可应用于真空冶炼、真空焊接、真空干燥、真空包装、真空蒸馏、真空脱气,电真空、实验仪器设备等的真空作业以及制冷设备配套,空调、冰箱、彩电生产流水线等.
4..技术参数:
品牌: 富斯特 ( 17年专注于真空泵的生产与研发)
型号: FXD16
包装: 标准木箱包装.
毛重:40kg (220V) 35kg(380V)
推荐用油型号:惠丰A200

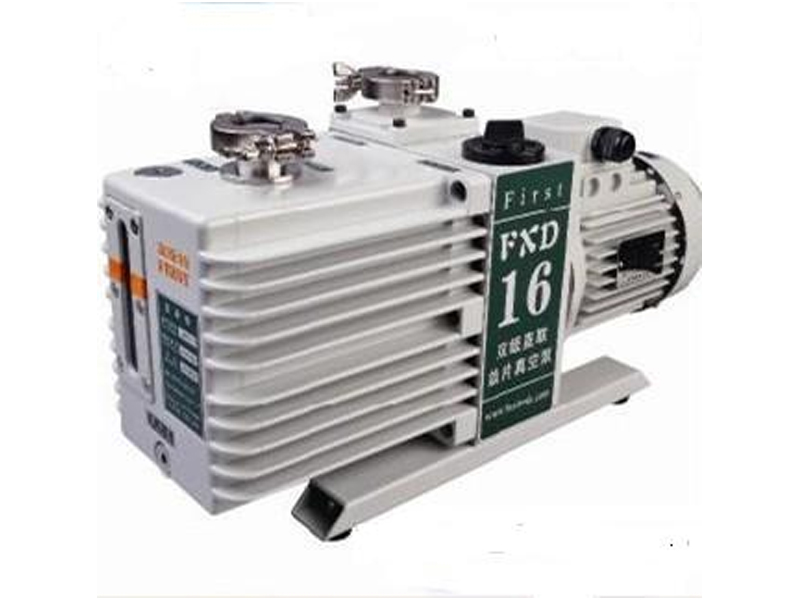

产品照片见附件
注:(1)好 压力为水银压缩式真空计(麦氏计)的测量值
(2)好 全压力为电阻或热偶式真空计的测量值
5.操作须知:
1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。
2.FXD(2XZ)旋片真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与泵同时动作。
3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起好 真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,好 真空得到改善。
4.检查旋片真空泵的好 真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到好 真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
6.FXD(2XZ)旋片真空泵用 油选择:泵油的粘度影响起动功率和泵的好 真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的好 总压强,越低越好。
(1)我们建议使用惠丰牌HFV-200 (2L和4L泵),HFV-200S(8L和15L)
(2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
(3)如果环境温度低,起动困难,好 真空要求不高,可采用粘度较上略低的真宅泵油或机械油FX(2XZ)型旋片式真空泵维护和保养。
6.注意事项:
1.保证FXD (2XZ)旋片真空泵的清洁,防止杂物进入泵内。
2.保持FXD(2XZ)旋片真空泵油位。
3.存放下当水份或其它挥发性物质进入泵内而影响好 真空时,可开气镇阀净化之,观察好 真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换 油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间可从吸气口缓缓加入少量清洁泵油,以更换泵腔内存油。如出来 的油很脏,后者可重复进行。
4.FX(2XZ)旋片真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低好 真空。拆洗泵内零件时,一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。

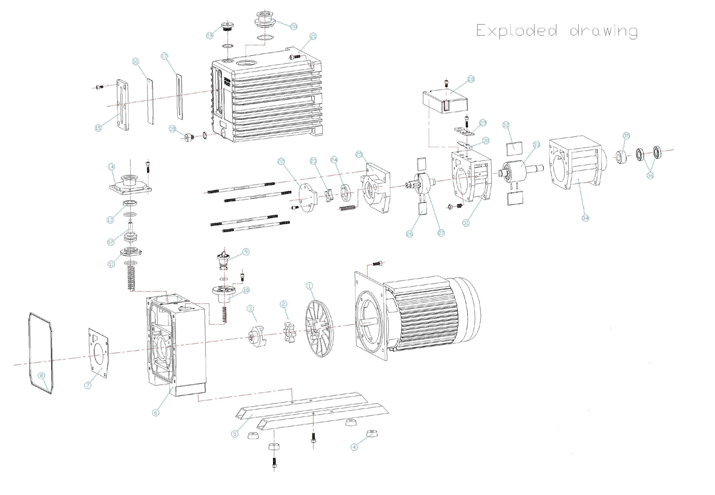

7.产品分解图:

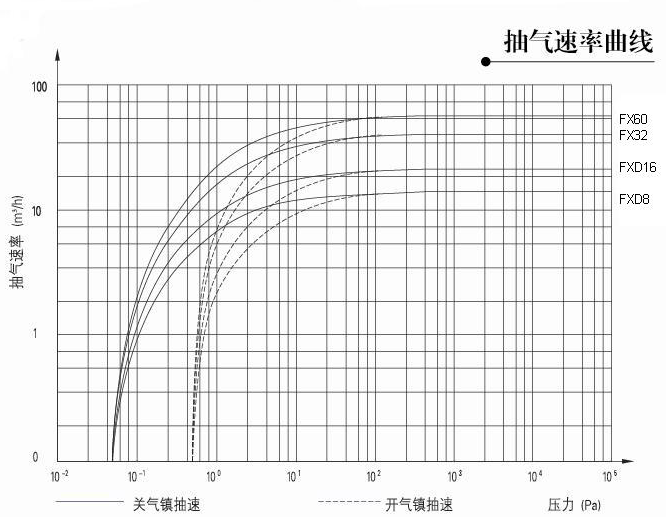

8.产品抽气曲线图:
9. 富斯特质量服务承诺:
1、质量标准:产品严格按国家标准生产和检验
2、标准配备:产品配发检验合格证,保修卡和使用说明书。
3、产品质量维修:产品至出厂发货起均质保一年。
4、包装标准:标准木箱包装。
5、技术支持和咨询:本公司提供24小时热线咨询服务:4006-1818 -25
